Les différentes prises jack

Les différentes prises jack

Voir la description

Vous changez de smartphone et votre casque filaire ne fonctionne plus.
Vous filmez avec un micro externe et l'enregistrement n'a pas de son.
Voilà quelques explications

Problème casque audio

Bonjour tout le monde,

J'ai récemment eu mon Redmi note 8 pro et quand j'ai voulu écouter la musique avec mon casque (un casque que j'utilisais avec mon ancien portable et qui fonctionnait très bien) et bien le téléphone ne l'a pas lu... Et même en allant dans les paramètres je n'ai rien trouvé. Par contre quand j'ai essayé avec les écouteurs fourni avec le Redmi, ça a fonctionné. Est-ce que vous savez pourquoi ? Car mon casque n'a aucun défaut et je ne supporte pas les écouteurs...

Merci d'avance ??

Une prise jack est une connexion de type coaxiale, elle sert principalement à véhiculer de l’audio.

L’on trouve des fiches jack mâle et femelle.


Prise jack : les tailles

Il existe principalement 3 taille de «prise» jack :

  • Jack 6,35 mm est plutôt utilisée sur les sonos professionnelles (ampli et micro …).
  • Jack 3,5 mm est plutôt utilisée sur la Hi-Fi des particuliers.
  • Jack 2,5 mm est pour les tablettes et smartphones et c’est celui-ci qui vas nous intéresser.


Dans la famille des jacks sub-miniatures (2,5 mm) on trouve 2 catégories de connecteur jack.

  1. La fiche à 3 contacts
  2. La fiche à 4 contacts

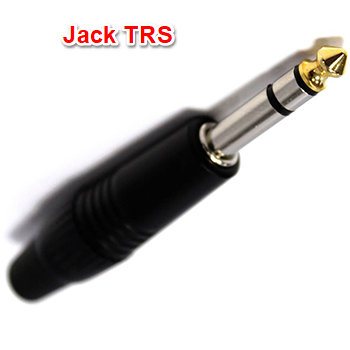

La fiche 3 points (3 contacts)

La prise jack avec 3 contacts est appelé Jack TRS

2 contacts véhiculent l’audio stéréo, la voie droite et gauche.

Une séparation isole le canal droit du canal gauche.

Le troisième contact, plus long que les 2 autres et le plus près de l’embout, elle est la masse du signal audio.

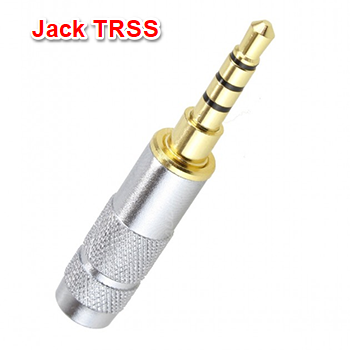

La fiche 4 points (4 contacts)

La prise jack avec 3 contacts est appelé Jack TRRS

2 contacts véhiculent l’audio stéréo, la voie droite et gauche situé à l’extrémité du connecteur jack.

Un anneau isole le canal droit du canal gauche et un autre manchon isole le son du 3ème contact

Le troisième contact, sert à transporter le son du micro, lui aussi il est séparé par un anneau du 4 ème et dernier contact

Le 4 ème contact, le plus près de l’embout est la masse du signal audio.

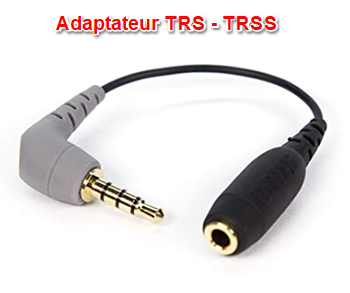

Certains téléphones portables ne fonctionnent pas avec un casque TRS, il faudra alors utiliser un adaptateur TRS/TRRS

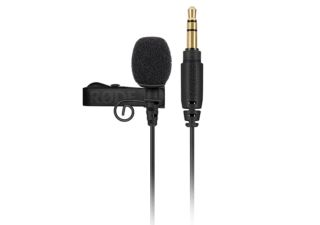

Si vous connectez un micro-cravate sur votre mobile pour faire des vidéos avec un bon son, vous devez absolument utilisez un micro avec jack TRRS.



Attention : certains smartphones ne fonctionnent pas avec un jack TRRS et lors de l’enregistrement, avec l’application photo native.

Dans ce cas, vous pouvez utiliser une application tierce.

Vous pouvez utiliser l’appli Open caméra en cochant bien « Micro externe si présent » dans le menu source audio.
